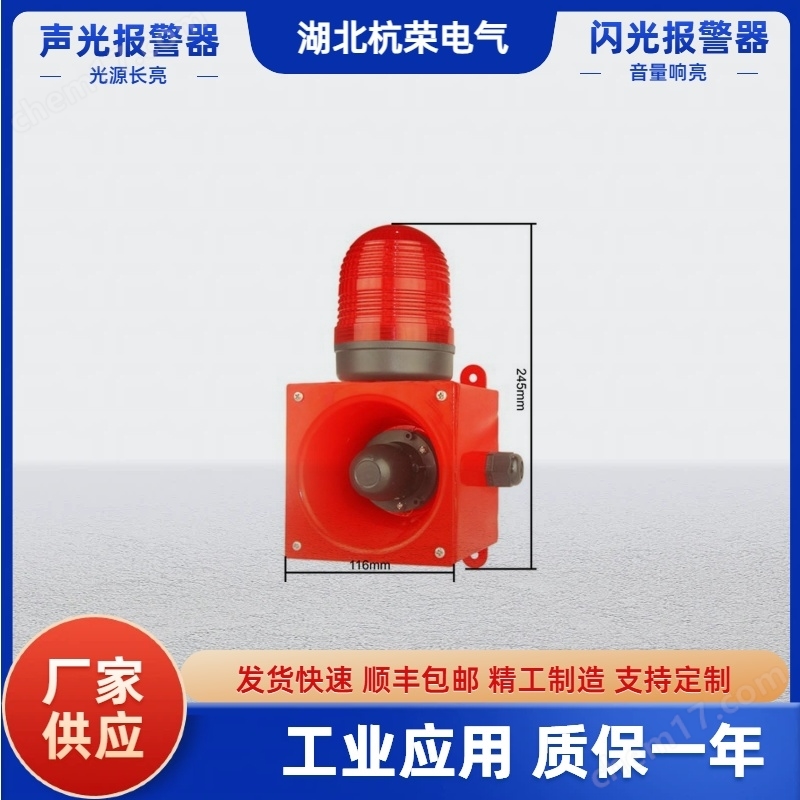

TES-A报警器装置三根线分别是什么

TES-A报警器装置三根线分别是什么

TES-A报警器装置的三根线通常包括电源线、信号线和接地线，具体功能及常见颜色标识因TES-A报警装置类型（如火灾报警、安防报警、工业报警等）和设计差异而有所不同。以下是详细说明：

一、三根线的基本功能

1、电源线（VCC/+V）

作用：为报警装置TES-A提供工作电压（如DC12V、DC24V或AC220V）。

常见颜色：红色、棕色或黄色。

注意事项：

需根据设备规格选择匹配的电源电压，避免过压或欠压损坏。

交流电（AC）报警装置需区分火线（L）和零线（N），直流电（DC）需注意正负极性。

2、信号线（SIGNAL/OUT）

作用：传输报警触发信号（如开关量、模拟量或数字信号）至控制主机或联动设备。

常见颜色：黑色、蓝色或绿色。

信号类型：

开关量信号：高电平（如+V）或低电平（如0V）表示报警状态。

模拟量信号：如4-20mA电流环，用于连续监测（如温度、压力报警）。

数字信号：通过RS485、CAN总线等协议传输，支持多设备联网。

接地线（GND/0V）

作用：

为电路提供参考零电位，确保信号稳定性。

防止电磁干扰（EMI）和静电积累，保护设备安全。

常见颜色：黑色、黄绿双色或绿色。

接地要求：

需与控制主机或系统接地端可靠连接。

避免接地电阻过大（一般要求≤4Ω），否则可能影响报警灵敏度。

二、TES-A不同类型报警装置的接线示例

1. 火灾报警探测器（如烟雾探测器、温感探测器）

三线制：

红色：电源正极（+24V DC）。

黑色：信号输出（NO/NC触点，触发时闭合或断开）。

蓝色：电源负极（0V）或接地。

工作原理：探测器检测到火灾信号后，信号线与接地线间电阻变化，触发控制主机报警。

2. 安防报警传感器（如红外对射、门磁开关）

三线制（NPN/PNP型）：

棕色：电源正极（+12V DC）。

蓝色：电源负极（0V）。

黑色：信号输出（NPN型：触发时输出低电平；PNP型：触发时输出高电平）。

应用场景：门磁开关断开时，信号线电压变化，触发报警主机。

3. 工业压力/温度报警器

三线制（模拟量输出）：

红色：电源正极（+24V DC）。

黑色：信号输出（4-20mA电流环，对应测量值范围）。

蓝色：电源负极（0V）。

特点：通过电流大小反映压力/温度值，触发报警。

三、接线注意事项

1、颜色标识差异：

不同厂商可能采用不同颜色编码，接线前需参考设备说明书或接线图。

若颜色标识模糊，可用万用表测量电压或电阻确认线序。

电源极性：

直流电（DC）报警装置需严格区分正负极，接反可能导致设备损坏。

交流电（AC）需确认火线（L）和零线（N），避免短路。

2、信号线类型：

开关量信号需与控制主机的输入类型匹配（如常开/常闭触点）。

模拟量信号需设置量程和报警阈值，确保准确触发。

3、接地保护：

接地线必须与系统接地端可靠连接，避免虚接或断路。

在强电磁干扰环境中，建议使用屏蔽线并单端接地。
