GUD5(A)矿用本安型接近传感器技术应用说明

GUD5(A)矿用本安型接近传感器技术应用说明

一、产品使用方法

使用前检查设备铜质外壳、密封结构及接线部位完好状态，核对现场本安供电参数与设备适配性，清理感应区域粉尘、煤渣与各类遮挡介质。设备依托配套关联本安电源供电，完成安装接线后通电静置，待设备待机工况稳定。设备可感应金属构件位置变化，金属被测部件进入感应区间时正常输出电平信号，移出区间后恢复初始状态。使用过程中保持感应端面洁净通畅，规避强磁场干扰与物料堆积遮挡，杜绝外力磕碰、挤压机身，保障井下工况检测稳定运行。

二、产品作用及用途

该设备为矿用本安型专用感应器件，依托电磁感应原理实现非接触式金属位置检测，适配煤矿井下易燃易爆、高粉尘的特殊工况环境。主要用于矿井机械设备位置识别、机车运行状态反馈、设备行程管控、工序到位检测等工况，可为矿用自动化控制系统提供稳定的电平感应信号，辅助井下设备完成启停联动、状态监测等工序，保障矿井生产设备安全有序运转。

三、产品特点功能

设备具备矿用本安防爆特性，适配井下高危作业环境，防爆适配等级符合工矿规范。采用全密封机芯结构，整体防护性能优良，可抵御粉尘、潮湿、煤泥侵蚀。设备响应速度快，感应动作连贯，无机械接触磨损，可适配高频次连续检测工况。输出高低电平信号稳定，适配各类矿用本安控制设备对接，机身结构坚固，耐磨损、抗老化，适配矿井长期不间断运行作业。

四、产品组成

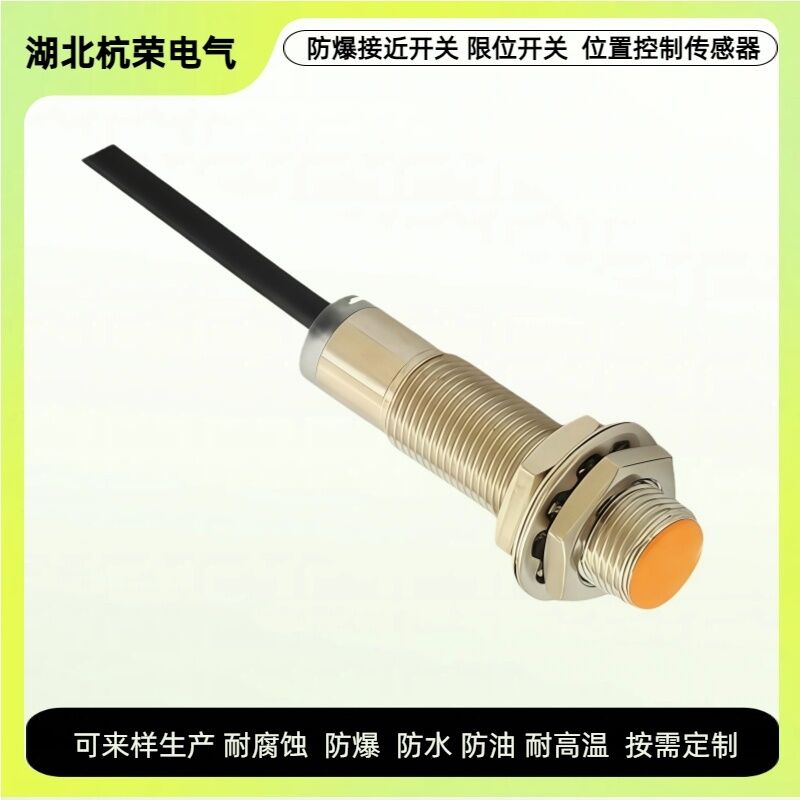

产品整体由电磁感应核心机芯、本安信号处理电路、密封防护铜壳、电平输出模块、内置绝缘结构与接线端口组成。感应机芯负责捕捉金属构件电磁变化信号，本安电路完成信号规整与安全输出，防护铜壳实现整机密封防护，杜绝外界介质侵入，输出模块传输工况信号，接线端口用于本安线路接入，各组件协同保障设备井下稳定工作。

五、产品性能特点

设备本安电路运行稳定，无电气火花产生，适配易燃易爆矿井环境。感应响应迅速，重复检测状态统一，长期运行工况波动细微。整机全密封结构严实，可抵御井下高湿度、粉尘堆积与轻微介质侵蚀，适配矿井温差变化工况。机身铜质壳体结构稳固，抗振动、抗形变能力良好，功耗可控，可长期连续运行，适配井下复杂持续监测作业。

六、产品技术参数

设备为矿用本安型结构，防爆标志ExibI，额定工作电压DC12V，电压允许偏差±5%，工作电流不超过15mA。有效感应距离区间为1mm至5mm，响应时长不大于10ms。空载高电平输出不低于5V，负载状态下低电平输出不高于0.5V。工作温度区间为-20℃至40℃，适配高湿工矿环境，机身规格φ26×120mm，适配矿用常规本安控制回路对接。

七、产品安装方法

安装前切断现场本安供电电源，遵循矿用电气安装规范作业，清理安装点位煤尘、杂物与污渍。选取无遮挡、无强磁场干扰、无物料撞击风险的平整安装点位，匹配配套固定配件将设备平稳锁紧固定，保证机身无松动偏移。微调设备角度与感应间距，使感应面正对被测金属构件运行轨迹，预留合规感应间隙，杜绝周边结构干涉，检查密封结构完好后完成安装，再进行通电调试作业。

八、产品接线方式

全程断电开展接线作业，严格遵循矿用本安电气施工规范。设备适配矿用本安电源回路，区分供电线路与信号输出线路，对应接入关联本安控制设备端子。合理把控线缆芯线剥离长度，保证接线紧实贴合，杜绝虚接、错接、线路松动等问题。接线完成后规整线束排布，做好线路防护与密封处理，封堵接线空隙，核查线路连接无误后通电测试设备工况。

九、产品应用场景及应用范围

主要应用于煤矿井下、洗煤厂等工矿防爆场景，适配各类矿用自动化设备、输送机械、井下机车配套使用。可用于井下设备行程限位、机车位置检测、机械工件到位反馈、自动化工序状态监测等工况，是矿井自动化安全监测、设备联动控制的核心配套器件。

十、产品日常维护保养及常见问题解决方案

日常维护需定期用干布擦拭设备感应面与铜壳表面，清除堆积煤尘、污渍，定期检查设备固定状态、机身密封性与接线部位完好度，排查线路老化、密封失效等隐患。常见感应不灵敏问题，可清理感应区域遮挡杂物、微调感应间距；无信号输出时，断电核查本安供电工况与线路连接状态，排查接触异常后重新调试，恢复设备正常检测功能。
